● 適用范圍

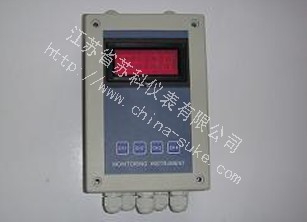

SK-100GB掛壁式數字顯示調節儀與各類傳感器、變送器配合使用，SK-100GB掛壁式數字顯示調節儀可對溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變送輸出、數據采集及通訊。
● 功能特點
萬能輸入功能
掛壁式數字顯示調節儀有自動校準和人工校準功能
多重保護、隔離設計、抗干擾能力強、可靠性高好
良好的軟件平臺，具備二次開發能力，以滿足特殊的功能
掛壁式數字顯示調節儀模塊化結構，配合功能強大的儀表芯片，功能組合、掛壁式數字顯示調節儀系統升級非常方便
● 主要技術指標
基本誤差：0.5％FS或 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管顯示
采樣周期：0.2S
報警輸出：二限報警或四限報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量 AC220V/3A或AC220V/1A。
變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通訊輸出：接口方式－隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率－300～9600bps內部自由設定
饋電輸出：DC24V/30mA
電 源：開關電源 85～265VAC 功耗4W以下
● 型號說明
| |
|
| SK-100GB |
|
掛壁式數字顯示調節儀 |
| 報警輸出 |
B□ |
|
B0無報警輸出；B1-B4，1-4點報警 |
| 變送輸出 |
X1 |
|
4-20mA輸出 |
| X2 |
|
0-10mA輸出 |
| X3 |
|
1-5V輸出 |
| X4 |
|
0-5V輸出 |
| 通訊輸出 |
P |
|
微型打印機 |
| R |
|
串行通訊RS232 |
| S |
|
串行通訊RS485 |
| 饋電輸出 |
|
|
無饋電輸出 |
| V12 |
|
帶DC12V饋電輸出 |
| V24 |
|
帶DC24V饋電輸出 |
| 供電電源 |
|
220VAC供電 |
| W |
|
DC24V供電 |
| 輸入信號 |
Sn |
|
見"輸入信號類型表" |
輸入信號類型表：
參數提示符 |
輸入信號內容 |
參數提示符 |
輸入信號內容 |
tc-k |
K型 |
rtd |
遠傳電阻0~400Ω |
tc-s |
S |
bA1 |
BA1 |
tc-e |
E |
bA2 |
BA2 |
tc-b |
B |
0~50 |
0~50mV |
tc-t |
T |
0~5V |
0~5V |
Tc-n |
N |
1~5V |
1~5V |
tc-j |
J |
0~20 |
0~20mA |
P100 |
Pt100 |
0~10 |
0~10 mA |
C100 |
Cu100 |
4~20 |
4~20 mA |
Cu50 |
Cu50 |
|
|
型號舉例：SK-100GBAB2X1RV24-4-20
SK-100GB掛壁式數字顯示調節儀，4～20mA輸入，二限報警控制輸出，4～20mA變送輸出，帶RS232隔離通訊接口，帶DC24V饋電輸出，供電電源220VAC。 |
