型號:

SKLDC系列

口 徑:

DN150 - DN2000

精 度:

± 2.5%測量值標準 ±1.5%測量值特殊

最低導電率 :

5μs/cm

測量范圍 :

推薦使用范圍：1.0m/s～10m/s連續可調
最大使用范圍：0.2m/s～15m/s連續可調

介質溫度 :

-20- +150℃

環境溫度 :

-20- +60℃

流體壓力 :

≤ 1.6MPa

防護等級 :

傳感器 　　轉換器
IP67 　　　IP67
IP68 　　　IP67

材 質:

探頭材質為 304不銹鋼, 電極材質為316不銹鋼,絕緣層為PTFE.

電氣接口 :

M20×1.5,1/2〞NPT

顯示方式 :

標準雙線液晶顯示 ,可同時顯示瞬時和累積流量。

電 源:

220VAC 50HZ 24VDC

防爆等級：

Exd[ia]iam ll CT5

信號輸出：

1、開關量可設為： 脈沖輸出（最高1000HZ）；
高 /低流量報警；
空管報警；
流量方向示意；
故障報警；
2、電流輸出：4-20mA輸出。

組態方式：

1、通過三個手動鍵現場組態。
2、通過遙控器現場組態。
3、通過手操器進行現場組態。
記憶：EEPROM不會消失之記憶體，無需電池保存。

流量范圍m3/h

口徑mm（DN）

流量范圍m3/h

φ150

65～650

φ900

2300～23000

φ200

110～1100

φ1000

2800～28000

φ250

180～1800

φ1200

4000～40000

φ300

250～2500

φ1400

5500～55000

φ350

350～3500

φ1600

7200～72000

φ400

450～4500

φ1800

9200～92000

φ500

700～7000

φ2000

11500～115000

φ600

1000～10000

φ2200

14000～140000

φ700

1400～14000

φ2400

16300～163000

φ800

1800～18000

--

--

型號

口徑

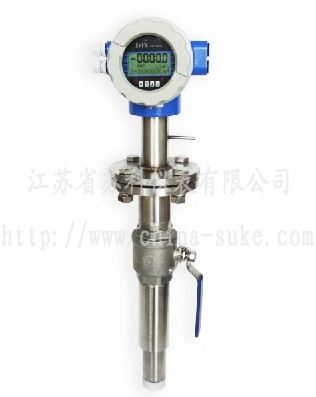

 插入式電磁流量計

SKLDC

150~2000

代號

安裝形式

Y

一體式

F

分體式

代號

轉換器形式

ZA

圓形轉換器

ZB

方形轉換器（僅適用于分體式）

代號

供電形式

AC

（交流）220V AC 50Hz(90~245V AC 50Hz)

DC

（直流）24V DC (20~36V DC)

LD

鋰電池供電（不帶信號輸出）

代號

輸出信號

I

4~20mA

F

頻率 1KHz

Rs

串行通訊（485）

C

控制輸出

代號

防爆要求

N

無防爆

EX

防爆（僅適用于分體式）

代號

是否帶球閥

N

不帶球閥

Q

帶球閥

代號

電極材質

316L

不銹鋼

代號

配線
（適用于分體式）

10

配10米引線
（標配）

15

配15米引線

…

以此類推
