防爆型電磁流量計測量原理

    防爆型電磁流量計廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制；適用于導電液體的總量計量。
    防爆型電磁流量計的工作原理是基于法拉第電磁感應定律 。該流量計測量原理與電磁流量計一樣在測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓(工作原理如下圖所示)。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠，特氟隆等)實現與流體和測量電極的電磁隔離。

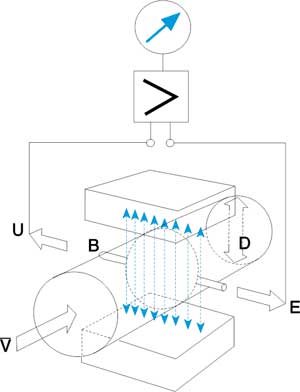

防爆型電磁流量計工作原理圖

B-磁通密度;D-測量管內徑;V-流量信號(電動勢);U-液體平均軸向流速
    市場上的防爆型電磁流量計的功能差別較大，簡單的就只是測量單向流量，只輸出模擬信號帶動后位儀器|儀表;多功能儀表有測雙向流、量程切換、上下限流量報警、空管和電源|穩壓器切斷報警、小信號切除、流量顯示和總量計算、自動核對和故障自診斷、與上位機通信和運動組態等。有些型號儀表的串行數字通信功能可選多種通信接口和專用芯片(ASIC)，以連接HART協議系統、PROFTBUS、Modbus、FF現場總線等。
